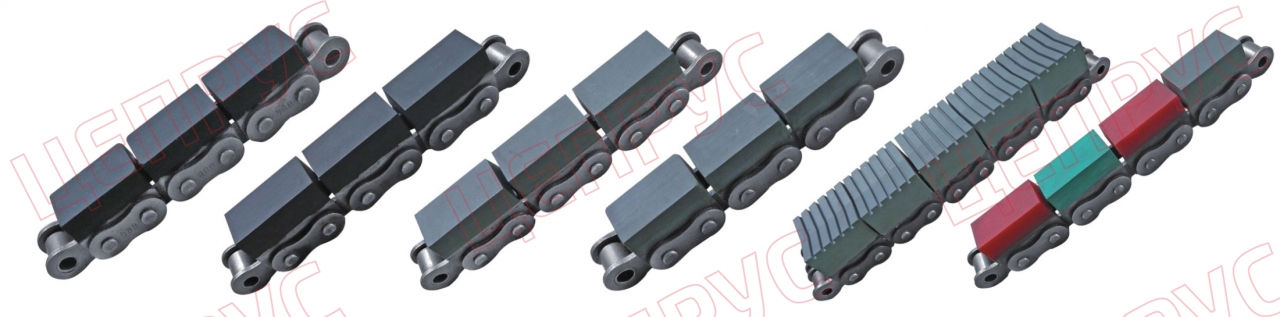

Special roller chains with elastomers
The company PC «CEPRUS» offers delivery for engineering chains for various industries. These chains are designed specifically for use in various industries and have proper wear resistance and low coefficient of friction while having the best price/quality ratio!
These chains are widely used in many industries, such as the light industry, food industry, plastic pipe factories, as well as plywood and woodworking industries. The main advantage of these chains is the gentle transportation of transported products. The elastomer profiles can be different and are designed individually for the task.

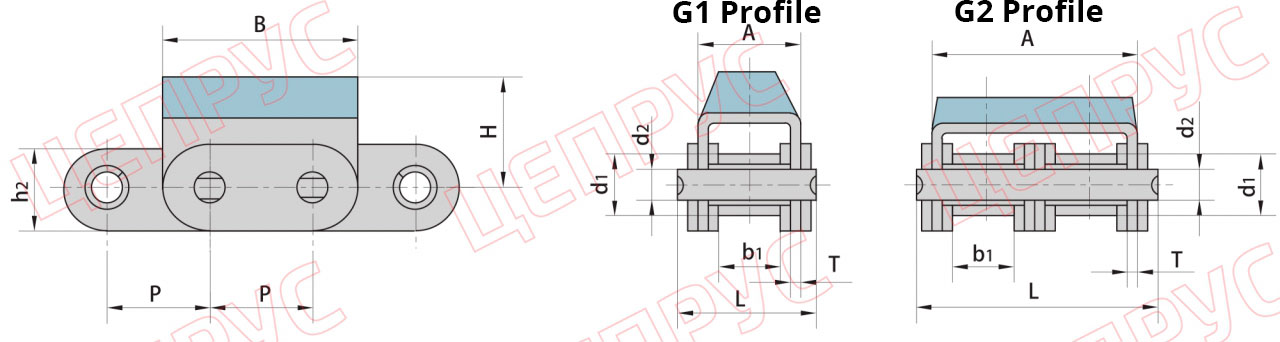

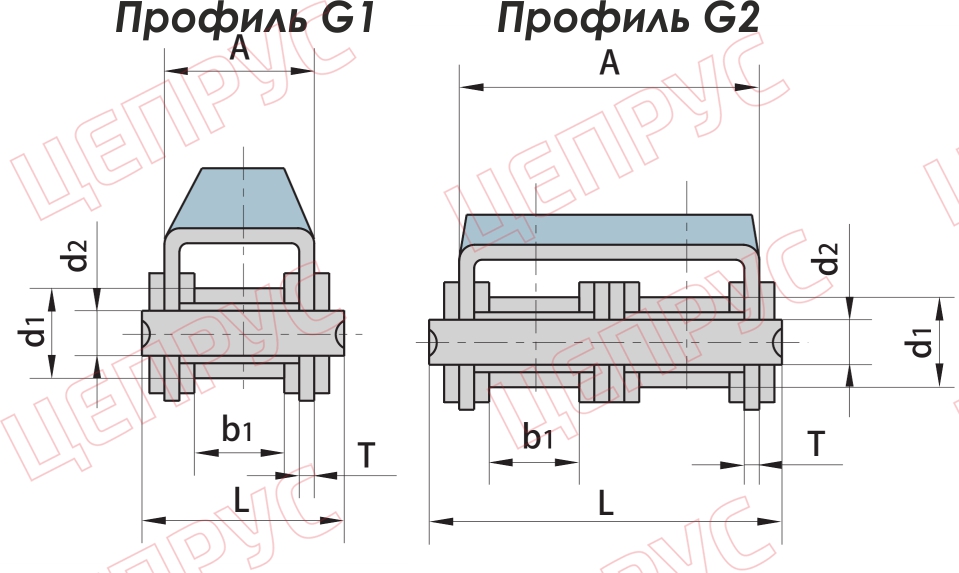

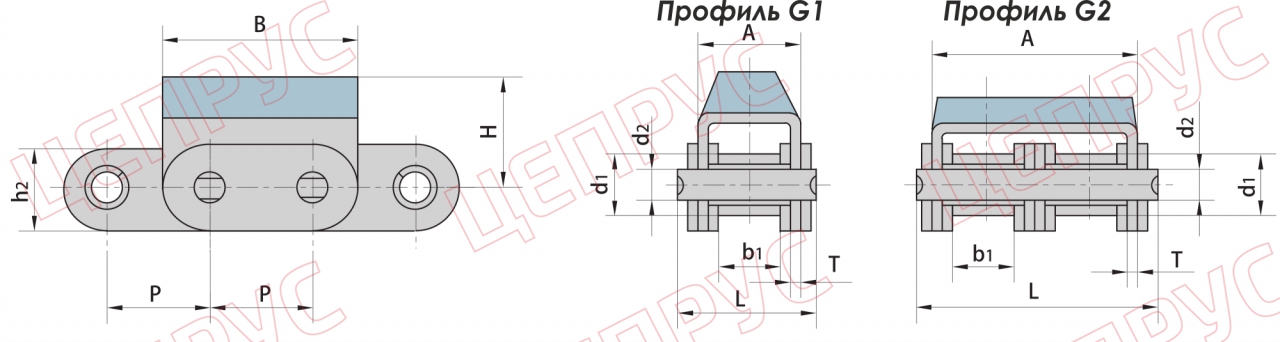

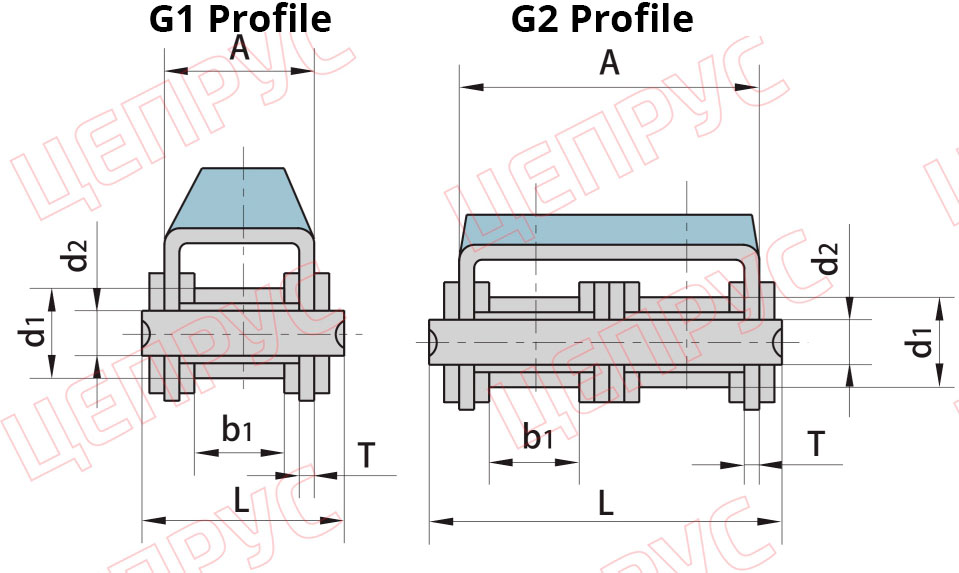

Chain number | P | d1 max | b1 min | d2 max | L max | h2 max | А | В | Н | Т | Breaking load | Weight of 1 meter |
---|---|---|---|---|---|---|---|---|---|---|---|---|
mm | kN/lbf | kg/m | ||||||||||
08B-G1 | 12,7 | 8,51 | 7,75 | 4,45 | 20 | 11,8 | 14,6 | 24,2 | 12,3 | 1,6 | 18 / 4 091 | 1,19 |
08B-G2 | 12,7 | 8,51 | 7,75 | 4,45 | 34,3 | 11,7 | 28,4 | 24,1 | 12,3 | 1,5 | 32 / 7 273 | 2,07 |
10A-G1 | 15,875 | 10,16 | 9,4 | 5,08 | 24,5 | 15,09 | 17,5 | 31 | 17 | 1,6 | 21,7 / 4 953 | 1,7 |
10B-G1 | 15,875 | 10,16 | 9,65 | 5,08 | 23,2 | 14,7 | 16,8 | 30 | 17 | 1,6 | 19 / 4 318 | 1,62 |
10B-G2 | 15,875 | 10,16 | 9,65 | 5,08 | 39,7 | 14,7 | 33,3 | 30 | 17 | 1,5 | 44,5 / 10 004 | 2,56 |
10B-G2F5 | 15,875 | 10,16 | 9,65 | 5,08 | 39,7 | 14,7 | 33,3 | 30 | 25,3 | 1,5 | 44,5 / 10 004 | 2,58 |
12B-G1 | 19,05 | 12,07 | 11,68 | 5,72 | 25,7 | 16 | 19,6 | 36 | 21 | 1,85 | 29 / 6 591 | 2,01 |
12B-G2 | 19,05 | 12,07 | 11,68 | 5,72 | 45,3 | 16 | 39,1 | 36 | 16 | 1,82 | 57,8 / 13 136 | 3,21 |
12A-G1 | 19,05 | 11,91 | 12,57 | 5,94 | 29,9 | 18 | 21,4 | 37,05 | 21 | 1,85 | 31,8 / 7 153 | 2,55 |
12A-G2 | 19,05 | 11,91 | 12,57 | 5,94 | 52,9 | 18 | 44,5 | 37,05 | 21 | 1,85 | 62,3 / 14 005 | 4,25 |
12AF1-G1 | 19,05 | 11,91 | 17 | 5,94 | 34 | 18 | 26 | 36 | 16 | 1,85 | 31,8 / 7 153 | 2,62 |
16A-G1 | 25,4 | 15,88 | 15,75 | 7,92 | 37,2 | 24 | 27,5 | 46 | 20 | 2,42 | 42 / 9 545 | 3,97 |
16A-G2 | 25,4 | 15,88 | 15,75 | 7,92 | 68 | 24 | 57,2 | 46 | 20 | 2,42 | 84 / 18 896 | 7,27 |
16B-G1F12 | 25,4 | 15,88 | 17,02 | 8,28 | 39,7 | 21 | 29,05 | 49 | 21,4 | 1,6 | 58 / 13 047 | 3,95 |
20A-G1 | 31,75 | 19,05 | 18,9 | 9,53 | 46,8 | 30 | 34 | 57,6 | 28 | 3,1 | 86,7 / 19 503 | 6,15 |
20B-G1 | 31,75 | 19,05 | 19,56 | 10,19 | 48 | 26,4 | 36 | 57 | 27 | 3,5 | 85 / 19 318 | 6,19 |
24B-G1 | 38,1 | 25,4 | 25,4 | 14,63 | 61,6 | 33,2 | 47 | 72,6 | 34 | 4,5 | 160 / 36 363 | 11,25 |
Chain number | P | d1 max | b1 min | d2 max | L max | h2 max | А | В | Н | Т | Breaking load | Weight of 1 meter |
---|---|---|---|---|---|---|---|---|---|---|---|---|
mm | kN/lbf | kg/m | ||||||||||
С08B-G1 | 12,7 | 8,51 | 7,75 | 4,45 | 20 | 11,8 | 14,6 | 24,2 | 12,3 | 1,6 | 18 / 4 091 | 1,3 |
C08B-G2 | 12,7 | 8,51 | 7,75 | 4,45 | 34,3 | 11,8 | 28,4 | 24,2 | 12,3 | 1,5 | 32 / 7 273 | 2,29 |
C10B-G1 | 15,875 | 10,16 | 9,65 | 5,08 | 23,2 | 14,7 | 16,8 | 30 | 17 | 1,6 | 19 / 4 318 | 1,75 |
C10B-G1F1 | 15,875 | 10,16 | 9,65 | 5,08 | 23,2 | 14,7 | 16,8 | 30 | 13 | 1,6 | 19 / 4318 | 1,7 |
C50-G2F1 | 15,875 | 10,16 | 9,4 | 5,08 | 42,5 | 15,09 | 35,6 | 27 | 17 | 1,6 | 43,6 / 9 906 | 2,14 |
C50-G2 | 15,875 | 10,16 | 9,40 | 5,08 | 42,5 | 15,09 | 35,6 | 31 | 17 | 1,6 | 43,6 / 9 906 | 2,14 |
C10B-G2 | 15,875 | 10,16 | 9,65 | 5,08 | 39,7 | 14,7 | 33,3 | 30 | 17 | 1,5 | 44,5 / 10 114 | 2,95 |
C12B-G1 | 19,05 | 12,07 | 11,68 | 5,72 | 25,7 | 16 | 19,6 | 36 | 21 | 1,85 | 29 / 6 591 | 2,15 |
C12B-G2 | 19,05 | 12,07 | 11,68 | 5,72 | 45,3 | 16 | 39,1 | 36 | 16 | 1,85 | 57,8 / 13 136 | 3,48 |
C16A-G1 | 25,4 | 15,88 | 15,75 | 7,92 | 37,2 | 24 | 27,5 | 46 | 20 | 2,42 | 42 / 9 545 | 4,34 |
C16A-G2 | 25,4 | 15,88 | 15,75 | 7,92 | 68 | 24 | 57,2 | 46 | 20 | 2,42 | 84 / 18 883 | 8,2 |
C20A-G1 | 31,75 | 19,05 | 18,9 | 9,53 | 46,8 | 30 | 34 | 61,75 | 28 | 3,1 | 86,7 / 19 490 | 9,1 |
C20B-G1 | 31,75 | 19,05 | 19,56 | 10,19 | 48 | 26,4 | 36 | 57 | 27 | 3,5 | 85 / 19 318 | 6,65 |
C20B-G2 | 31,75 | 19,05 | 29,56 | 10,19 | 85 | 26,4 | 73 | 58,15 | 27 | 3,5 | 170 / 38 217 | 10,4 |
C24B-G1 | 38,1 | 25,4 | 25,4 | 14,63 | 61,6 | 33,2 | 47 | 72,6 | 34 | 4,5 | 160 / 36 363 | 11,63 |

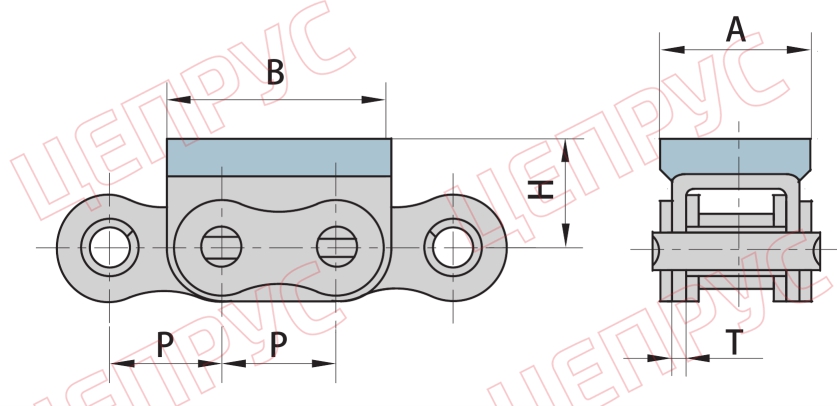

Chain number | P | A | B | H | Т |
---|---|---|---|---|---|
mm | |||||
08B-G1F1 | 12,7 | 18 | 24,2 | 12,3 | 1,6 |
10B-G1F2 | 15,875 | 25 | 30 | 14 | 1,6 |
10B-G1F3 | 15,875 | 20 | 30 | 18 | 1,6 |
10B-G1F4 | 15,875 | 18,6 | 30 | 11,4 | 1,6 |

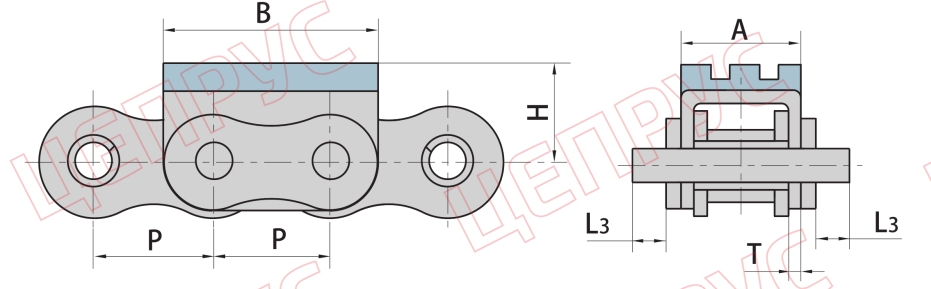

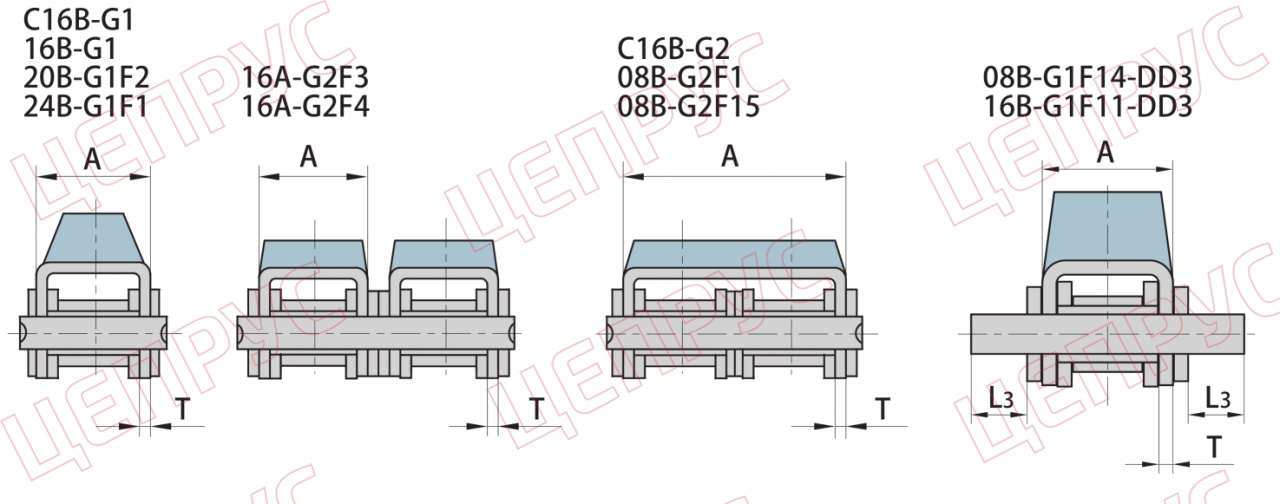

Chain number | P | A | B | H | Т | L3 |
---|---|---|---|---|---|---|
mm | ||||||
08B-G2F1 | 12,7 | 28,4 | 24,2 | 12 | 1,5 | - |
08B-G1F14-DD3 | 12,7 | 14,6 | 24,2 | 16 | 1,6 | 6,3 |
08B-G2F15 | 12,7 | 28,4 | 24,2 | 12,8 | 1,5 | - |
16A-G2F3 | 25,4 | 27,5 | 49 | 21,4 | 2,42 | - |
16A-G2F4 | 25,4 | 27 | 49,2 | 20 | 2,03 | - |
16B-G1 | 25,4 | 29,05 | 49 | 21,4 | 1,6 | - |
16B-G1F11-DD3 | 25,4 | 29,05 | 49 | 21,4 | 1,6 | 4,8 |
C16B-G1 | 25,4 | 29,05 | 49 | 21,4 | 1,6 | - |
C16B-G2 | 25,4 | 60,93 | 49 | 21,4 | 1,6 | - |
20B-G1F2 | 31,75 | 36 | 57 | 35 | 3,5 | - |
24B-G1F1 | 38.1 | 47 | 72.6 | 34 | 4.5 | - |
Chain number | P | A | B | H | Т |
---|---|---|---|---|---|
mm | |||||
08B-G2F11 | 12,7 | 28,4 | 24,2 | 18,3 | 1,5 |
12B-G1F1 | 19,05 | 19,6 | 36 | 18 | 1,85 |
12B-G2F4 | 19,05 | 39,1 | 36 | 27,5 | 1,85 |
12B-G1F13 | 19,05 | 19,6 | 36 | 21 | 1,85 |
12B-G2F13 | 19,05 | 39,1 | 36 | 27,5 | 1,85 |
Chain number | P | A | B | H | Т |
---|---|---|---|---|---|
mm | |||||
08B-G2F13 | 12,7 | 35 | 24,2 | 14 | 1,5 |
12B-G2F3 | 19,05 | 77 | 37 | 36 | 1,85 |
12B-G2F8 | 19,05 | 101 | 37 | 36 | 1,85 |
Chain number | P | A | B | H | Т |
---|---|---|---|---|---|
mm | |||||
10B-G1F5 | 15,875 | 16,8 | 30 | 25,3 | 1,7 |
10A-G1F6 | 15,875 | 16,8 | 30 | 14 | 1,6 |
12B-G1F11 | 19,05 | 19,6 | 36 | 17 | 1,85 |
12A-G1F12 | 19,05 | 39,1 | 36 | 21 | 1,85 |
12B-G2F10 | 19,05 | 39,1 | 36 | 28 | 1,85 |
12A-G2F12 | 19,05 | 39,1 | 36 | 21 | 1,85 |
12B-G2F5 | 19,05 | 39,1 | 36 | 25 | 1,85 |
16A-G1F1 | 25,4 | 27,5 | 46 | 21,4 | 2,42 |
16B-G1F18 | 25,4 | 29,05 | 49 | 32 | 1,6 |
20B-G1F1 | 31,75 | 36 | 57 | 35 | 3,5 |
